五十铃洗扫车国六

所属栏目:洗扫车

  •  联系人:彭经理
  •  联系电话:137 7413 3111
  •  联系人:文经理
  •  联系电话:134 6971 1222
  •  地址:湖北省随州市高新技术开发区
  • 超长质保

  • 专业团队

  • 全程监督

  • 合作共赢

来电咨询,优惠多多!

全方位高清图展示

具体参数

五十铃洗扫车采用国六汽车底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵,副发动采用康明斯140马力柴油发动机。风机用 5.3高压离心风机,效率高、风量大,**高风量达2000m3/h。高压水泵采用品孚型柱塞柱,流量合适,压力高,允许**高压力达10MPa,清水箱充分利用了车载空间,容积大,容积达4m3。垃圾箱采用单层不锈钢结构,倾翻卸料,带高液位报**保护装置和自洁装置。自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开**,可实现左、右全扫等作业模式。宽吸嘴的吸口宽度达到2100mm,确保作业总宽度大于2.8mm。4个高度可调的吸嘴轮,能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆,尽可能多地将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能**大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上,随吸嘴升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到**佳清洗效果。开式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵,实现洒水车的低压冲洗功能。专用工作装置电控系统采用PLC智能化**,一键式作业起动和停机操作。

五十铃洗扫车车具有路面清洗、路面清扫路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 多种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘 。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。

五十铃洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。


五十铃洗扫车采用东风型国五二类底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、垃圾箱自洁,扫盘降尘系统,液压系统、专用装置电控系统和副车架等改装而成:


1、轴距(3815)型国六二类底盘,驾驶室带前翻,方向助力,配备江铃152匹马力发动机,轻量化,超静音,低油耗。

2、副发动机采用性能强劲的康机140马力发动机。

3、离合器采用厦门南超自动离合器驱动风机和高压水泵,减少风机启动和停止时对发动机的冲击离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点

4、采用洛阳上市公司,北玻台信大功率耐磨免维护离心风机,无噪音,效率高风量大,使用寿命长。

/202109/1632290489_c8366a13cba344c9ab69.jpg

5、高压水泵采用德国高压水泵(前冲/侧喷/中喷/后喷雾/冲洗水**/垃圾箱自洁装置),流量合适,压力高,允许**高压力达到10MPa。

6、清水箱充分利用了车载空间,容量大,容积达4m³,内置水位报**器,水箱内部做防腐,防锈,防毒处理,使水泵运行更安全,保障了清扫的效率。

7、垃圾箱采用双层内胆不锈钢结构,内部加装过滤网板,能有效地防止树叶、塑料袋之类的轻飘物堵塞风口及灰尘的排出。内置污水报**系统,通过后门处污水阀方便的将污水排**下水道,**大限度的利用了垃圾箱装载垃圾的空间。厢体采用倾翻卸料,带高压冲洗自洁装置。

8、自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。

9、左右立扫为单扫盘,减少了扫刷的数量和扫刷消耗量,能降低使用成本。扫刷上加装喷水装置,用于喷雾降尘。左右立扫分开**,可实现右扫和全扫等不同的作业模式。

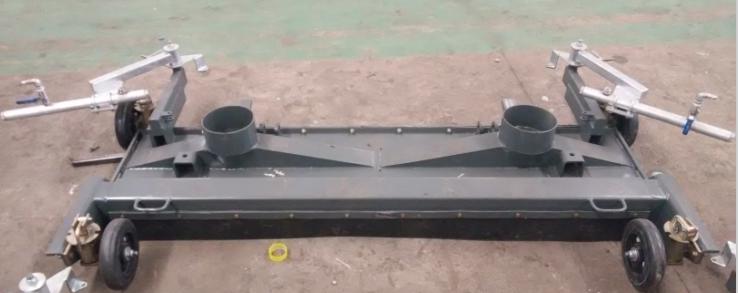

10、宽吸嘴的吸口宽度达到1800mm,确保作业总宽度大于2.8m。4个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。

/202109/1632290489_b950066337584fd2eb42.jpg

11、吸盘内有喷水杆,高压洗涤喷嘴布置在吸盘内部,不但清洗效果好,还能**大限度减少高压水气流冲起污物产生的二次污染。左右喷杆安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到**佳清洗效果。

12、车厢尾部带可调节的雾状喷水杆,在节约水的同时消除二次污染及美化路面的效果。

/202109/1632290489_09c98c9201bd90a27b30.jpg

13、扫盘摆线马达采用美国伊顿原装进口,使用寿命长稳定可靠,故障率低。

14、液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。

15、采用海普瑞斯液压电磁阀,关键电控元件采用德国西门子电器开关,可靠性高,使用寿命长。

17、液压元件采用集成叠加设计,驾驶室电液集中**,操作方便。

18、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。

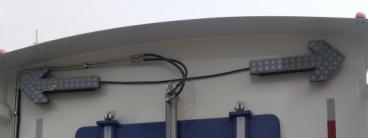

19、后部采用LED箭头灯**示灯,保证行车作业安全。

/202109/1632290489_641045adbdbe22feb104.jpg

20、非不锈钢件经电泳防锈处理,经久耐用。

21、副架承重梁用截面长160mm宽80mm厚10mm的方钢焊接而成,保障了整车安全性,让车辆行驶更安全。

22、外观造型电脑设计,高位侧裙,曲面过渡,整体协调匀称。达到低油耗,低噪音,流线型外观设计。

23、该车辆可根据客户需求装配雪铲,升降平台,高炮。充分利用空间,实现一车多用

/202109/1632290489_3ffe1b2736d3c5891e6a.jpg

整车性能与结构参数表

**大洗扫宽度(含路缘清洗宽度)

m

3

路面洗扫宽度(不含路缘清洗宽度)

m

2.8

洗扫速度

Km/h

3∽25

清洗水额定压力

MPa

10

清洗水额定流量

L/min

85

清扫宽度

m

2.8

清扫速度

Km/h

3∽25

保洁速度

Km/h

3∽50

**大清扫能力

M2/h

70000

卸料角

°

≥48

低压冲洗宽度

m

20

清水箱总容积

L

4000

垃圾箱总容积

L

4000

行驶性能

**高车速(满载)

km/h

100

**大爬坡角

°

30

制动距离(满载30Km/h)

m

≤10

**小转弯直径

m

19

结构尺寸

外形尺寸(长X宽X高)

mm

6930X2140X2540

轴距

mm

3800



表2主要部件型式与参数


华通牌HCQ5071TXSQL6洗扫车

底盘型号、类别、生产企业

五十铃



发动机型号、生产企业

4KH1CN5HS
4KH1-TCG51

发动机额定功率KW

96
88

轮胎

前轮

7.00-16 14PR,7.00R16 14PR

后轮

7.00-16 14PR,7.00R16 14PR

燃油种类

柴油


标准配置

型号、生产企业

康明斯140马力




离合器

厦门南超自动离合器,

型式

洛阳北玻高压离心风机

型式

开式,电液**集中操纵

主要元件

齿轮泵/1件、手压泵/1件、

摆线马达/2件、液压缸

集成块等

溢流压力

15MPa

液压油容量

60L

**方式

手动**、机电液互锁等

底盘车系统电压

12V

工作装置系统电压

12V

蓄电池型号

6V (2只串联)

高压水泵

型式

柱塞泵

型号

xxT71021

额定压力

12MPa

系统使用压力

8MPa

额定流量

85L/min

额定转速

1000r/min

传动型式

窄V带传动

水阀及**

水阀型式

高压不锈钢球阀,10MPa

**方式

手动 ,电气**

喷水杆喷嘴型式

高压洗涤型


续表1主要部件型式与参数

华通牌HCQ5071TXSQL6洗扫车

扫盘降尘系统

电动水泵,洒水喷嘴。与高压清洗系统共水滤、水箱等

型式

在底盘前后轴之间,车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘,扫盘旋转由液压马达驱动,转速可调。

扫刷直径

φ800mm

扫盘倾角调整

前倾:4°-6°;外倾2°-4°

型式

双吸口宽吸嘴,内置带高压喷嘴的长排喷杆(喷嘴数量8),吸嘴体与路面随动。液压驱动电气自动**吸嘴升降,弹簧浮动悬挂。

吸管直径

2Xφ200mm两根。

工作时刚性部分离地间隙

5-10mm

左右喷杆

喷杆摆动

气缸驱动,电气自动**,摆动角78°

喷杆离地高度

随吸嘴借吸嘴轮与路面随动,离地高度280mm

喷嘴总数量

8只,每侧4只
